特性

• X和Y行程：±1.0 mm (±0.04英寸)

• M3 x 0.2调节器提供200 µm/rev分辨率

• 使用包含的SM05RR卡环安装最厚0.23英寸(5.8 mm)的Ø1/2英寸光学元件

• 使用卡环时的通光孔径为Ø0.43英寸(Ø10.9 mm)

• 背板中的SM05 (0.535"-40)螺纹兼容Ø1/2英寸透镜套管

• 4-40 (M3 x 0.5)安装孔用于安装迷你系列接杆

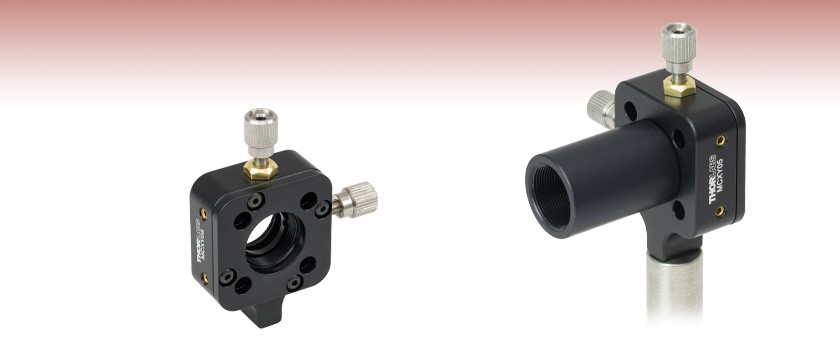

Thorlabs MCXY05(/M)平移调整架为Ø1/2英寸光学元件提供XY平移行程，两个方向都是±1.0 mm (±0.04英寸)。调整架的前后板都保持静止，而内部支架能在垂直于光轴的平面内沿X和Y轴平移。调节器每转提供200 µm平移，可用手或0.05英寸(1.3 mm)六角扳手调节。调整架底部有一个4-40 (M3 x 0.5)安装孔，可将其安装在迷你系列接杆上。另外，四个带0.05英寸(1.3 mm)内六角螺丝的通孔中可插入Ø4 mm笼杆，所以兼容我们的16 mm笼式系统。

MCXY05(/M)调整架包含SM05 (0.535"-40)内螺纹，可用包含的SM05RR卡环安装最厚0.23英寸(5.8 mm)的Ø1/2英寸(12.7 mm)光学元件。安装光学元件时，只需靠住SM05螺纹支架内部的凸缘并用卡环固定即可。当光学元件支架处于中心时，支架中心到调整架底部的高度是0.89英寸(22.7 mm)。使用Thorlabs的SPW603、SPW603L或SPW801卡环扳手拧紧或移除SM05RR卡环。
